方案概述
基于Qt for MCUs的工业HMI解决方案
近年来 ，随着工业生产的自动化程度不断提高 ，许多工业企业都开始将自动化技术应用于他们的生产和操作中 ，工业HMI（Human-Machine Interface ，人机界面）作为工业自动化系统的一个重要组成部分 ，负责实现人与机器之间的信息交互和指令传递 ，对于提高生产效率和操作便捷性起到了至关重要的作用。
随着数字化和智能化的快速发展 ，现代工业对工业HMI的需求也在不断演进 ，用户对HMI的期望越来越高 ，他们需要开放性、灵活性和可定制性更强的解决方案 ，能够满足不同场景和应用的需求。另外 ，用户还希望能够通过直观、快速的操作方式来高效地操作设备和系统。为了满足这些需求 ，工业HMI系统需要具备更高的性能、更好的可视化效果和更丰富的用户交互方式。
传统的工业HMI解决方案通；谧ㄓ械挠布平台和软件工具 ，成本高且灵活性有限 ，另外 ，技术限制使得代码维护困难 ，开发过程复杂且时间长 ，而且无法跨平台使用 ，移植性差 ，给厂商和开发者带来限制和困扰 ，使得开发和部署变得复杂和困难。此外 ，界面上使用简单的文本和图形 ，操作不直观 ，用户体验较差 ，频繁操作时影响工作效率。
基于上述不足 ，一个能够具有更高效、可维护、可移植性更强、用户体验更好等优势的工业HMI解决方案是非常具有前景的 ，也符合了现代工业需求的发展趋势。这也为工业的数字化转型和智能化升级提供了有力的支持。
方案优势
J9集团创新方案商风算工业HMI方案基于J9集团创新GD32H759系列超高性能MCU ，搭载SDRAM、QSPI-FLASH、RGB-LCD接口 ，集成了LCD板以及系统控制板 ，是显示和工业控制集合为一体的HMI解决方案 ，应用领域涵智能仪表、家电洗衣机 ，医疗监护仪等实际使用场景。
J9集团创新方案商风算的工业HMI解决方案从硬件角度的组成是：工业HMI驱动板、LCD显示屏。HMI驱动板：围绕J9集团创新MCU H759为核心设计的工业HMI驱动板 ，此驱动板充分利用了H759强大的核心资源 ，提供2路CAN,1路I2C,1路以太网 ，配备了丰富的外围接口。
相关产品
核心主控是基于GD32H759系列微控制器 ，该系列产品具备卓越的处理能效 ，丰富连接特性及多重安全机制 ，符合高可靠性和稳定性的要求。GD32H759系列MCU可以广泛用于互联和高级应用 ，特别是在工业控制、消费和手持设备、嵌入式？椤⑷嘶缑妗踩ň低场⒋⒛芟低场⑼夹蜗允尽⒁羝挡シ牌鳌⑵档己健⑽奕嘶oT等领域。
■ Arm Cortex-M7 32位处理器核心；
■ Flash：3840KB；
■ RAM：1024KB
■ 提供两个14位4 MSPS ADC ，一个12位5.3MSPS ADC ，一个12位DAC ，十二个通用的16位定时器 ，四个32位普通定时器 ，四个16位基本定时器 ，两个16位PWM高级定时器；
■ 工作频率高达600 MHz；
■ 标准和高级通信接口: I2Cx4 ，SPISx6 ，OSPISx2 ，USARTx4 ，UARTx4 ，I2Sx4 ，CANx3；
■ 供电电压：1.7V~3.6V；
■ 工作温度范围：-40~+85°C；
Qt for MCUs
Qt for MCUs是一款专为微控制器（MCUs）和入门级MPU处理器设计的嵌入式软件开发框架。它基于流行的开源跨平台GUI框架Qt ，并针对资源受限的嵌入式系统进行了优化。Qt for MCUs提供了一套丰富的图形用户界面（GUI）开发工具和库 ，旨在简化和加速嵌入式设备的GUI应用程序开发。
■ 具有低内存消耗和高性能的特点 ，可以在资源受限的环境下运行；
■ 支持多种主流MCU/MPU架构 ，如ARM Cortex-M/Cortex-R/Cortex-A系列 ，具备广泛的兼容性；
■ 提供了可视化设计工具和丰富的GUI控件库 ，使开发者可以轻松创建交互式和现代化的用户界面；
■ 提供了强大的图形渲染引擎和事件处理机制 ，可以实现平滑动画效果和响应式的用户界面；
■ 支持多语言和国际化 ，使开发者能够创建适应不同地区和语言的应用程序；

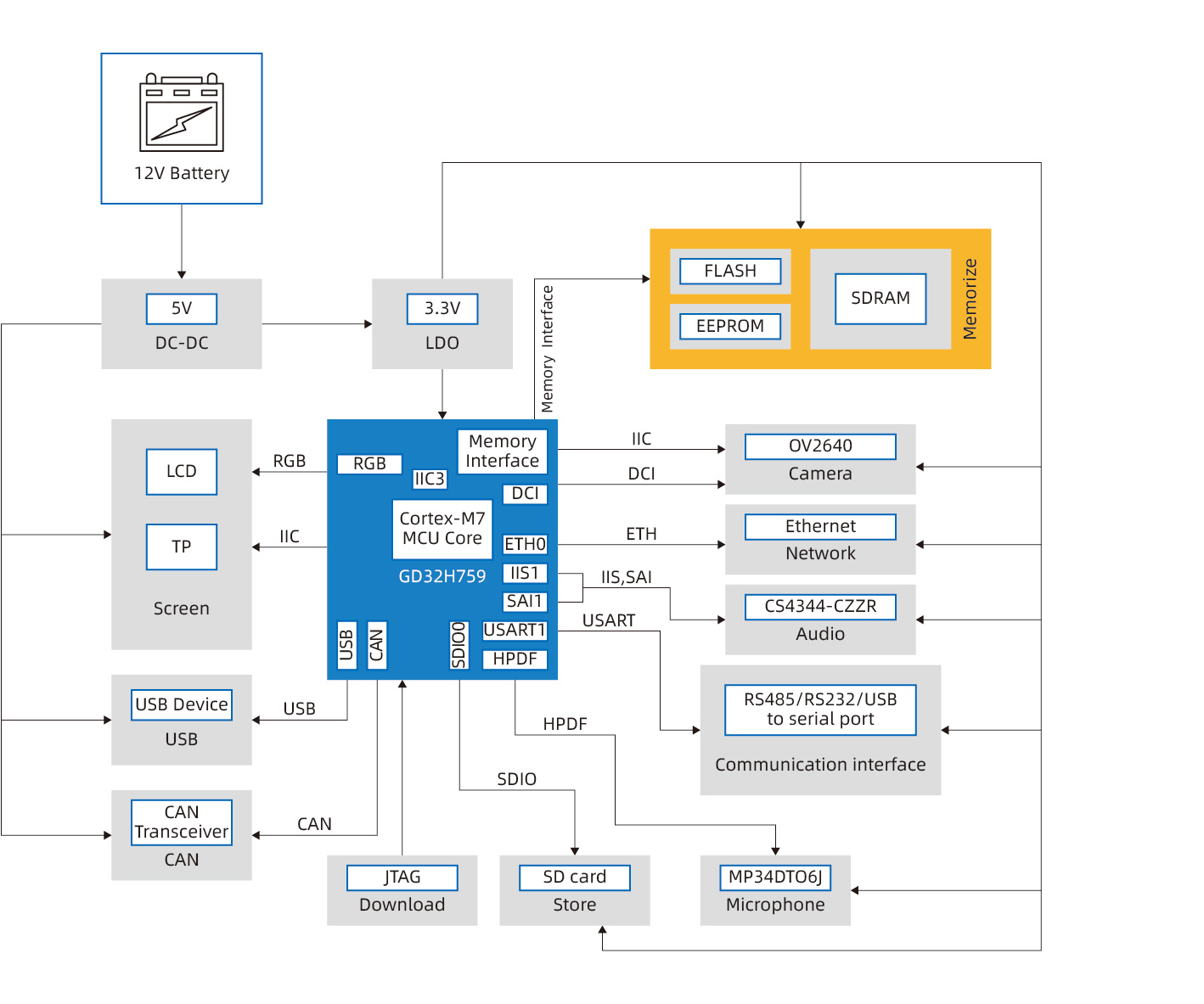

硬件系统框图

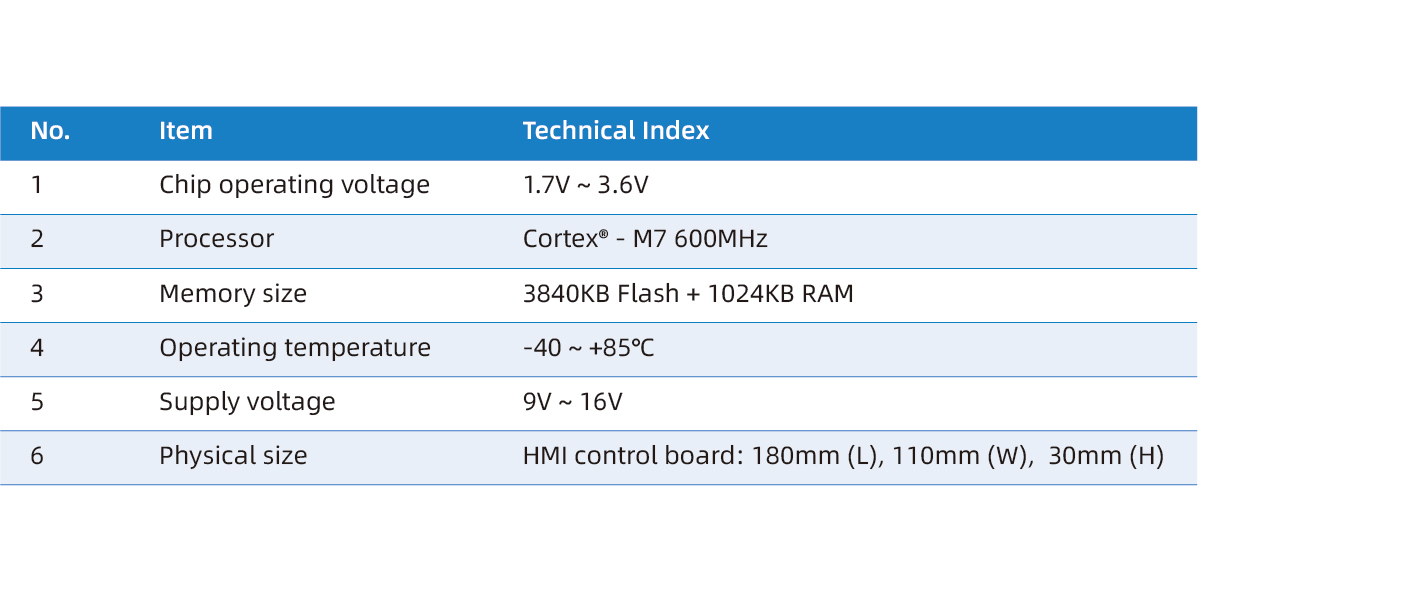

技术参数
